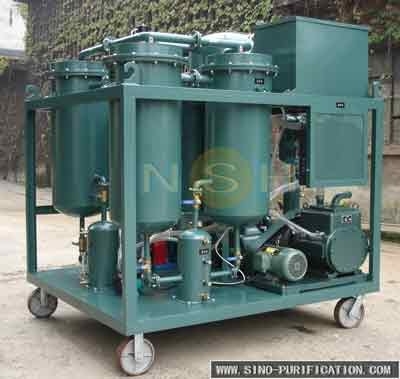

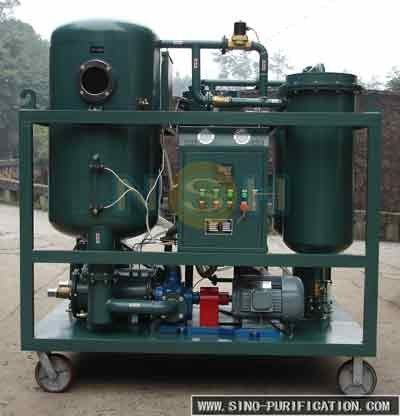

TF 6000L/H 50hz System filtracji oczyszczacza oleju turbinowego Instalacja próżniowa

TF 6000L/H 50Hz System Oczyszczania Oleju Turbinowego z Filtrem Próżniowym





Zastosowanie

Seria TFpróżniowy filtr oleju turbinowego służy do obróbki niespełniającego norm oleju turbinowego. Jest szeroko stosowany w turbinach parowych i turbinach gazowych w energetyce, przemyśle chemicznym, papierniczym, metalurgicznym i innych gałęziach przemysłu. Obróbka oleju turbinowego online, w celu zapewnienia prawidłowej regulacji jednostki, prawidłowego działania systemu zwilżania, z wykorzystaniem nowej technologii agregacji i separacji, może być również stosowany do oleju hydraulicznego o niskiej lepkości i oleju chłodzącego oraz do usuwania dużej ilości wody i precyzyjnego filtrowania zanieczyszczeń innych olejów smarowych o niskiej lepkości. Ta maszyna wykorzystuje środki fizyczne, bez wpływu na skład i wydajność oleju, w celu szybkiego usunięcia z oleju dużej ilości wody, zanieczyszczeń i gazu (acetylenu, metanu wodorowego itp.) oraz innych szkodliwych składników; Zapewnienie normalnej pracy regulacji jednostki i systemu smarowania, przedłużenie okresu konserwacji jednostki.





Opis

Seria oczyszczaczy oleju turbinowego TF została opracowana w oparciu o technologię odparowywania próżniowego, technologię koacewacji, technologię łączenia, technologię inżynierii separacji i technologię rafinacji. Może szybko i skutecznie eliminować wodę, gaz, zanieczyszczenia, koloidy, dielektryki itp. w warunkach wysokiej próżni i umożliwiać ponowne wykorzystanie zużytego oleju.

Smarowanie turbin lub innych urządzeń, które posiadają system smarowania, musi być często wymieniane z powodu pary, wody i innych zanieczyszczeń zmieszanych z nim. W przeciwnym razie pogorszenie jakości oleju doprowadziłoby do awarii maszyn lub wpłynęłoby na normalne działanie maszyn.

Seria TF może skutecznie przedłużyć żywotność oleju i chronić turbiny i inne maszyny, które posiadają system smarowania, przed uszkodzeniem.





Cechy

1) Zastosuj technologię koalescencji próżniowej, absorpcji molekularnej, suszenia próżniowego, automatycznego demulgatorowania i inne technologie w jednym, bez użycia jakichkolwiek dodatków, odwadnianie, usuwanie kwasów, usuwanie zanieczyszczeń, dzięki czemu poważnie zmętniony olej turbinowy staje się czysty i przezroczysty., całkowita, odwadnianie, usuwanie kwasów, usuwanie zanieczyszczeń, dzięki czemu poważnie zmętniony olej turbinowy staje się czysty i przezroczysty..

2) unikalnatrzy-krotna metoda odwadniania, która nie tylko może oddzielić dużą ilość wody w oleju, ale także usunąć śladowe ilości wody w oleju, wydajność odwadniania i emulgowania jest wysoka, dzięki czemu poważnie mętny olej zemulgowany może również stać się czysty i przezroczysty.

3) Urządzenie przyjmuje stopniowe szyfrowanie i ustawienie systemu filtracji. Filtr może być wielokrotnie czyszczony i używany, niski koszt materiałów eksploatacyjnych, długa żywotność, konfiguracja filtra o wysokiej precyzji może skutecznie usuwać drobne cząstki i zanieczyszczenia w oleju.

4) Zastosowano urządzenie kondensacji średniej w połączeniu z technologią silnego wiatru i chłodzenia wodą w celu skroplenia i odwodnienia mieszaniny gazów o wysokiej temperaturze i wysokiej temperaturze, poprawy efektywnej mocy wyjściowej urządzenia, znacznego wydłużenia żywotności akcesoriów i uczynienia urządzenia bardziej trwałym;

5) grzejnik z konstrukcją o niskim obciążeniu, aby zapewnić równomierneogrzewaniegrzejnika oleju, może skutecznie uniknąć pękania i starzenia się oleju;

6)zaawansowanysystem elektryczny i automatyczny system kontroli poziomu oleju w podczerwieni. Automatyczna kontrola nie spowoduje zjawiska wycieku oleju;

7) Może realizować bezobsługową pracę online z turbiną parową, turbiną wodną i innym sprzętem. Niski poziom hałasu, zgodny z wysokimi światowymi standardami ochrony środowiska;

8) Urządzenie może automatycznie odprowadzać wodę bez zatrzymywania, co sprawia, że obsługa urządzenia jest prostsza i bardziej humanitarna;

9) Jeśli wartość kwasowa oleju przekracza normę, urządzenie regeneracyjne BZ może być użyte razem w celu obniżenia wartości kwasowej i strat dielektrycznych, wartość kwasowa po obróbce oleju (mgKOH/g)≤ S0,03; może również oczyścić olej z parą, wyciekami wody, starzeniem się, kwasem, pianą i emulgowaniem, tak aby wskaźniki jakości oleju spełniały wymagania "GB/T 7596-2008" Standard jakości dla oleju turbinowego w eksploatacji ".Online demulgacja, odwadnianie, usuwanie kwasów, usuwanie zanieczyszczeń, dzięki czemu poważnie zmętniony olej turbinowy staje się czysty i przezroczysty.Krawędzie











System odwadniania (odgazowywania)

• Naczynie próżniowe może skutecznie powiększać obszar parowania. Grzejnik, umieszczony na naczyniu próżniowym, staje się parownikiem. Zatem obszar parowania naczynia próżniowego jest trzy razy większy niż w przypadku zwykłego naczynia próżniowego. Ta innowacja może skutecznie i wydajnie odwadniać i odgazowywać.

• Optymalna struktura systemu odwadniania (odgazowywania) powiększa powierzchnię oleju wystawioną na działanie systemu próżniowego i wydłuża drogę przepływu oleju w systemie próżniowym. Zatem jest wystarczająco dużo czasu na usunięcie wilgoci i gazu z oleju przez odparowanie.
• System filtracji

• Materiały filtracyjne o zmiennych otworach są wykonane ze specjalnego włókna szklanego. Rozmiary włókien filtracyjnych i otworów stopniowo maleją na różnych etapach filtracji. Zanieczyszczenia o różnych rozmiarach cząstek są filtrowane krok po kroku. Zdolność usuwania cząstek stałych i zanieczyszczeń jest znacznie poprawiona dzięki tej metodzie.

• System filtracji ma stabilną i doskonałą dokładność filtracji. Dokładność filtracji ma kilka klas, w tym 1, 2, 3, 4, 5, 6, 10 µm itp. Olej β≥1000 po filtrze.
• System filtracji jest wyposażony w urządzenie do płukania wstecznego i usuwania zanieczyszczeń. Poprawia to skuteczność filtracji i wydłuża żywotność filtra.
• System ogrzewania oleju

• Unikalna struktura grzejnika równomiernie podgrzewa olej.

• System grzejnika oleju zapewnia mniej niż 1,0 w/cm². Podczas procesu ogrzewania unika się pogorszenia jakości oleju spowodowanego przegrzaniem.
• Temperatura oleju może być regulowana w zakresie od 20℃ do 80℃. Grzejnik jest sterowany ręcznie lub automatycznie. Grzejnik zatrzyma się automatycznie, gdy temperatura oleju osiągnie określony stopień.
• Wyposażony w urządzenia zabezpieczające, system grzewczy jest bezpieczny i niezawodny. Grzejnik zatrzyma działanie automatycznie, gdy objętość oleju na wlocie będzie zbyt niska, aby uniknąć uszkodzenia grzejnika.
• System sterowania aparaturą elektryczną

• Główne komponenty aparatury elektrycznej wykonane przez Schneider, Siemens i tak dalej zapewniają bezpieczeństwo systemu sterowania.

• Posiadanie kilku systemów ochrony, które zapobiegają wyrzutowi oleju, przeciążeniu i przepięciu itp.
• System kontroli poziomu oleju

• Pływak poziomu oleju lub automatyczny kontroler poziomu cieczy na podczerwień są instalowane w naczyniu próżniowym w celu kontrolowania poziomu oleju, aby uniknąć zasysania oleju do pompy próżniowej podczas pracy.

• Nowa innowacja eliminująca pianę może zapobiec zasysaniu oleju do pompy próżniowej.
• Wysokiej jakości komponenty

• Główne części składowe produktów NSH, takie jak pompa próżniowa, pompa oleju i aparatura elektryczna, pochodzą od firm SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO itp. Zapewnia to wysoką jakość i niezawodność produktów NSH.

• Struktura i wygląd





Produkty NSH przyjmują konstrukcję montowaną na podwoziu w kształcie statku, aby zapewnić szczelność oleju i chronić środowisko przed zanieczyszczeniami.

• Całe urządzenie charakteryzuje się małymi rozmiarami, niewielką wagą i wygodą w przenoszeniu.
• Dostępne różne rozmiary i konfiguracje (osłona).
• Dostępne w opcjach mobilnych lub stacjonarnych.
• Automatyczny oczyszczacz oleju próżniowego i przeciwwybuchowy oczyszczacz oleju próżniowego są dostępne zgodnie z potrzebami klientów.
• Zasada działania







Po uruchomieniu maszyny do oczyszczania oleju, zanieczyszczony olej wpływa do filtra pierwotnego pod wpływem różnicy ciśnień, w którym odfiltrowywane są duże cząstki stałe. Stamtąd olej jest podgrzewany i trafia do filtra wtórnego, w którym usuwane są drobne cząstki stałe. Następnie olej trafia do separatora wody, wolna, rozpuszczalna woda jest oddzielana od oleju i odprowadzana do kolektora wody. Następnie olej przechodzi przez filtr dokładny i drobne cząstki stałe są usuwane podczas tego procesu. Wreszcie olej trafia do zbiornika próżniowego, gdzie usuwane są resztki wody i para jest skraplana w skraplaczu lub wydalana przez system próżniowy. Olej ponownie użyty jest odprowadzany przez pompę oleju na końcu.

Gwarancje i dokumentacja







SINO-NSH gwarantuje, że zakład dostarczony zgodnie z niniejszą specyfikacją jest wolny od wad materiałowych i wykonawczych w normalnym użytkowaniu i serwisie przez okres szesnastu (16) miesięcy od daty wysyłki lub dwunastu (12) miesięcy po uruchomieniu systemu. Zobowiązanie SINO-NSH w ramach niniejszej gwarancji ogranicza się do naprawy lub dostarczenia, bezpłatnie F.O.B. punktu produkcji, podobnej części w celu wymiany jakiejkolwiek części, która została uznana za wadliwą w okresie gwarancji. SINO-NSH w żadnym wypadku nie ponosi odpowiedzialności za jakiekolwiek pośrednie lub wtórne szkody. Gwarancja wydajności będzie w granicach określonych w paragrafie dotyczącym obowiązków i wydajności niniejszej specyfikacji.

Dwie (2) kopie instrukcji obsługi i konserwacji są dostarczane z każdym oczyszczaczem. Systemy te zostały zaprojektowane tak, aby działały z najwyższą prostotą i są wymagane, prosimy o kontakt z SINO-NSH w celu uzyskania dodatkowych opłat.

Specyfikacje techniczne







Pozycja



Jednostka		TF-30	TF-50	TF-100	TF-150	TF-200	Szybkość przepływu
L/H		1800	1900	6000	9000	12000	Zakres próżni
MPa		≤0.3	Ciśnienie robocze
MPa		≤0.3	Współczynnik wody
PPm		≤ 100	Rozmiar zanieczyszczeń
µm		≤ 5	Przejrzystość
NAS(1638)		≤ 6	Zakres temperatur
℃		40—80	Wartość demulgacji
Μin		＜ 15	Zasilanie
V		~50Hz 380V(lub w razie potrzeby)	Hałas roboczy
dB		≤ 70	≤ 75			Moc grzewcza
Kw		33	36	72	90	120	Moc całkowita
Kw		33	39	77	98	128	Średnica wlotu (wylotu)
Mm		1650	DN32	DN40	DN50	DN65	Waga netto
Kg		420	550	750	850	950	Rozmiar
długość	Mm	1650	1500	1700	1850	1900	szerokość
	Mm	1650	1100	1300	1400	1500	wysokość
	Mm	1650	1700	1850	1950	2050	Inne typy naszych maszyn do oczyszczania oleju







Oczyszczacz oleju serii TF

: System oczyszczania oleju turbinowego jest szczególnie odpowiedni do oczyszczania oleju smarowego turbin. Ma również zastosowanie do obróbki oleju hydraulicznego, chłodziwa i innych smarów, które zawierają dużą ilość wody, pary, zanieczyszczeń, szlamu, dielektryków i koloidów. Może je skutecznie i wydajnie eliminować.Oczyszczacz oleju serii LV
: System filtracji oleju smarowego jest szczególnie odpowiedni do oczyszczania i regeneracji oleju hydraulicznego, oleju maszynowego, chłodziwa i różnych innych olejów smarowych.Oczyszczacz oleju serii GER
: System regeneracji zużytego oleju jest odpowiedni do regeneracji zużytego oleju silników spalinowych, w tym oleju silników Diesla, oleju silników benzynowych oraz zużytego oleju hydraulicznego, innych zużytych olejów smarowych maszyn.Oczyszczacz oleju serii GED

: służy do recyklingu wszelkiego rodzaju zużytego oleju na olej bazowy lub olej napędowy o wysokiej jakości.O nas:
