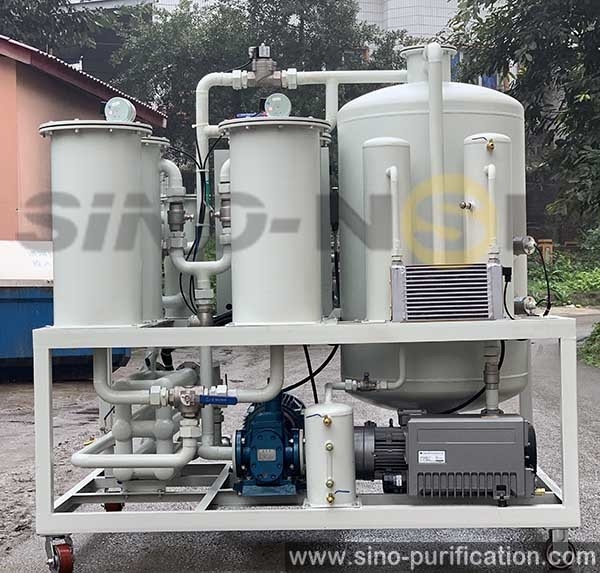

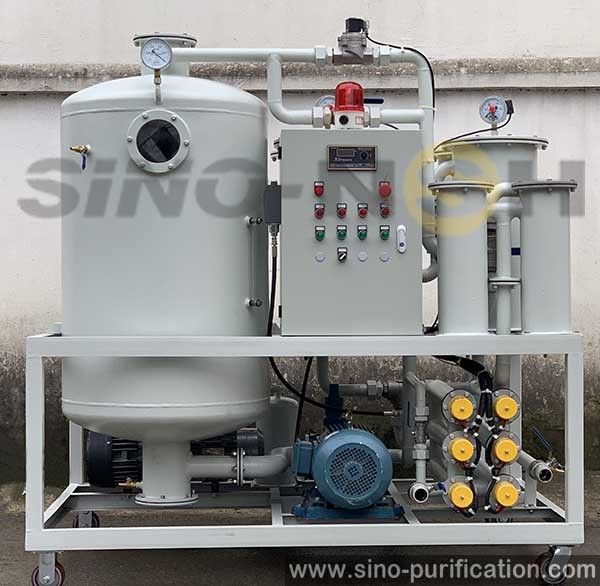

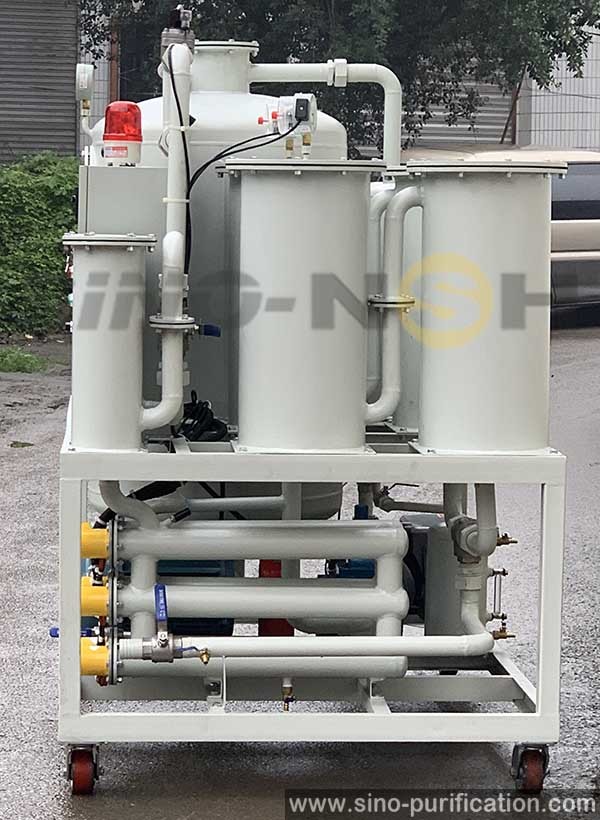

12000L / H Oczyszczacz oleju turbinowego 53 KW Maszyna do recyklingu oleju hydraulicznego

12000L / H Oczyszczalnia Oleju Turbinowego 53 KW Maszyna do Recyklingu Oleju Hydraulicznego





Zastosowanie

Filtr próżniowy oleju turbinowego jest używany głównie do oczyszczania niespełniającego norm oleju turbinowego, szczególnie do obróbki silnie zemulgowanego oleju turbinowego. Może szybko i skutecznie usuwać wodę, gaz i zanieczyszczenia z oleju, tak aby wskaźniki jakości oleju spełniały nowe standardy i zapewniały bezpieczną eksploatację zespołu turbiny. Maszyna ta wykorzystuje specjalny materiał polimerowy jako medium, integrując demulgację, odwadnianie i usuwanie zanieczyszczeń, w połączeniu z technologią separacji próżniowej, może demulgować, odwadniać, usuwać kwasy i usuwać zanieczyszczenia w trybie online, dzięki czemu silnie zmętniony olej turbinowy staje się czysty i przejrzysty. Jest to idealne urządzenie do obróbki online oleju turbinowego, oleju smarowego o niskiej lepkości i oleju hydraulicznym.

Wskaźnik filtra próżniowego oleju smarowego po filtracji
Zawartość wody po filtracji: ≤5ppm
Stopień filtracji: NAS6
Dokładność filtracji: ≤1 mikron





Opis

Filtr próżniowy oleju turbinowego został zaprojektowany w celu dostosowania się do systemu smarowania zespołów turbin parowych w elektrowniach, przedsiębiorstwach energetycznych i innych przedsiębiorstwach przemysłowych i górniczych. Jest eksploatowany synchronicznie z jednostką w celu oczyszczania oleju turbinowego w trybie obejściowym lub stosowany w postaci mobilnego oczyszczania oleju turbinowego. Został opracowany w celu skutecznej kontroli cząstek stałych (szczególnie 15-1 μm) i zanieczyszczeń oraz wody, gazu i innych zanieczyszczeń w procesie cyrkulacji oleju turbinowego. Cała maszyna przyjmuje kombinację technologii atomizacji próżniowej, kondensacji, suchej ekspansji, adsorpcji molekularnej, filtracji mechanicznej, automatycznego sterowania rozmytym i innych. Urządzenie filtrujące olej ma wiele funkcji, takich jak dokładna filtracja, odwadnianie i odgazowywanie, demulgacja, usuwanie kwasów i odbarwianie, dzięki czemu zemulgowany olej turbinowy może być demulgowany i przejrzysty, osiągając standard eksploatacji oleju turbinowego. Może być również używany do czyszczenia głównego zbiornika, wlewania i podgrzewania oleju podczas płukania oleju. Filtr próżniowy oleju turbinowego może być używany jako narzędzie pomocnicze dużego urządzenia płuczącego w celu poprawy wydajności i jakości płukania oleju.





Cechy

• Trójstopniowy system filtracji stopniowej, importowany materiał filtracyjny (HPM) wkład filtra, wysoka precyzja, długa żywotność, powtarzalne użycie bez wymiany całkowicie filtruje zanieczyszczenia w oleju. Wkład filtra ma cechy wysokiej dokładności filtracji, dużej pojemności, małego oporu i długiej żywotności itp., które stanowią niezawodny system filtracji zanieczyszczeń stałych, aby zapewnić czystość oleju i spełnić standardy eksploatacyjne oleju turbinowego w przemyśle energetycznym (użytkownicy mogą pracować w 1, 3, 5, 10/> 10μ m wielospecyfikacyjnym wkładzie filtra - wkład filtra ze stali nierdzewnej z mniej niż trzema lub więcej niż trzema grupami kombinacji wkładu filtra). Filtr oleju typu bez płyt i ram nie wymaga częstej wymiany papieru filtracyjnego i nie będzie marnotrawstwa oleju turbinowego w użyciu.
• System demulgacji wody, wykorzystujący polimer i materiał polimerowy, może szybko demulgować L, separacja normalnej wody w oleju, sprawia, że odwadnianie jest bardziej dokładne, wyższa wydajność; Specjalny element filtrujący do koalescencji może być używany do osiągnięcia bardziej wydajnego wskaźnika usuwania wody dla jednostki z poważnym dopływem wody.
• Połączenie separacji agregacji i trójwymiarowego złożonego odparowywania błyskowego może szybko i dokładnie usunąć wodę i gaz w oleju.
• Technologia obróbki oleju w niskiej temperaturze może całkowicie usunąć wodę z oleju, aby zapewnić, że wartość ciśnienia oleju jest zgodna ze standardem.
• System płukania wstecznego jest ustawiony do szybkiego płukania wstecznego łatwo zablokowanego elementu filtrującego, aby zapewnić normalne i ciągłe oczyszczanie i uniknąć ręcznego demontażu i czyszczenia.
• Korzystając z opracowanego przez naszą firmę kontrolera automatycznego na podczerwień, urządzenie może sterować elektrozaworem w celu automatycznego wprowadzania oleju, pompa oleju w celu automatycznego odprowadzania oleju, tak aby poziom oleju w zbiorniku próżniowym był automatycznie w stanie względnej równowagi.
• Poprzez kontroler poziomu na podczerwień do analizy wykrywania sygnału poziomu blokady urządzenia grzewczego, zapobiegać urządzeniu grzewczemu spowodowanemu jakimkolwiek powodem suchym spalaniem.
• Zrównoważony system grzewczy zapewnia równomierne podgrzewanie oleju i szybkie tempo ogrzewania, bez powodowania lokalnego zwęglenia oleju.
• Rozmyte regionalne sterowanie ogrzewaniem, może automatycznie sterować systemem grzewczym zgodnie z ustawioną temperaturą, ogrzewanie punkt krytyczny bez turbulencji, ogrzewanie bardziej stabilne, bardziej zrównoważone.
• Cyfrowy wyświetlacz inteligentny regulator temperatury, może ustawić górne i dolne granice temperatury ogrzewania, stabilna kontrola, bardziej intuicyjny wyświetlacz temperatury. Sonda temperatury bezpośrednio wykrywa temperaturę oleju, która jest czuła i dokładna bez histerezy.
• W przypadku urządzeń o dużej mocy grzewczej stosuje się ogrzewanie grupowe lub wieloetapowe ogrzewanie i niezależne sterowanie wielotemperaturowym regulatorem. Ogrzewanie grupowe może być selektywnym wejściem w zależności od aktualnej sytuacji na miejscu; Wielostopniowe ogrzewanie kaskadowe może automatycznie sterować wejściem mocy grzewczej zgodnie z ustawieniem i terminową temperaturą oleju, nie tylko może pełną mocą szybkie ogrzewanie, gdy temperatura oleju jest niska, ale także może automatycznie utrzymywać temperaturę oleju przy niskiej mocy, gdy temperatura oleju osiągnie zadaną temperaturę, tak aby urządzenie było bardziej energooszczędne, unikając przegrzania i zwęglenia oleju.
• Wbudowany system cyrkulacji, może przeprowadzać oczyszczanie cyrkulacyjne wewnątrz urządzenia, po przejściu przez urządzenie.
• Maszyna jest wyposażona w środki ochrony przed nadciśnieniem, przetężeniem, przeciążeniem i suchym spalaniem, może być obsługiwana bez nadzoru online.













Krawędzie

• System odwadniania (odgazowywania)

• Naczynie próżniowe może skutecznie powiększyć obszar parowania. Grzejnik, umieszczony na naczyniu próżniowym, staje się parownikiem. Zatem obszar parowania naczynia próżniowego jest trzy razy większy niż w przypadku zwykłego naczynia próżniowego. Ta innowacja może skutecznie i wydajnie odwadniać i odgazowywać.
• Optymalna struktura systemu odwadniania (odgazowywania) powiększa powierzchnię oleju wystawioną na działanie systemu próżniowego i wydłuża odległość przepływu oleju w systemie próżniowym. Zatem jest wystarczająco dużo czasu na usunięcie wilgoci i gazu z oleju przez odparowanie.

• System filtracji

• Materiały filtracyjne o zmiennej średnicy wykonane są ze specjalnego włókna szklanego. Rozmiary włókna filtracyjnego i otworu stopniowo maleją na różnych etapach filtracji. Zanieczyszczenia o różnych rozmiarach cząstek są filtrowane krok po kroku. Zdolność do usuwania cząstek stałych i zanieczyszczeń jest znacznie poprawiona tą metodą.
• System filtracji ma stabilną i doskonałą dokładność filtracji. Dokładność filtracji ma kilka klas, w tym 1, 2, 3, 4, 5, 6, 10 µm itp. Olej β≥1000 po filtrze.
• System filtracji jest wyposażony w urządzenie do płukania wstecznego i brudu. Poprawia skuteczność filtracji i wydłuża żywotność filtra.
• System ogrzewania oleju
• Unikalna struktura grzejnika równomiernie podgrzewa olej.
• System grzewczy oleju zapewnia mniej niż 1,0 w/cm². Podczas procesu ogrzewania unika się pogorszenia jakości oleju spowodowanego przegrzaniem.
• Temperatura oleju może być regulowana w zakresie od 20℃ do 80℃. Grzejnik jest sterowany ręcznie lub automatycznie. Grzejnik zatrzyma się automatycznie, gdy temperatura oleju osiągnie określony stopień.
• Wyposażony w urządzenia zabezpieczające, system grzewczy jest bezpieczny i niezawodny. Grzejnik zatrzyma działanie automatycznie, gdy objętość oleju wlotowego jest zbyt niska, aby uniknąć uszkodzenia grzejnika.

• System sterowania aparaturą elektryczną

• Główne komponenty aparatury elektrycznej wykonane przez Schneider, Siemens i tak dalej zapewniają bezpieczeństwo systemu sterowania.
• Posiadanie kilku systemów ochrony, które zapobiegają wyrzutowi oleju, przeciążeniu i przepięciu itp.

• System kontroli poziomu oleju

• W naczyniu próżniowym instalowane są pływak kulowy poziomu oleju lub automatyczny system kontroli poziomu cieczy na podczerwień, aby kontrolować poziom oleju, aby uniknąć zasysania oleju do pompy próżniowej podczas pracy.
• Nowa innowacja eliminacji piany może zapobiec zasysaniu oleju do pompy próżniowej.

• Wysokiej jakości komponenty

• Główne części składowe produktów NSH, takie jak pompa próżniowa, pompa oleju i aparatura elektryczna, pochodzą od SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO itp. Zapewnia to wysoką jakość i niezawodność produktów NSH.





Struktura i wygląd

• Produkty NSH przyjmują konstrukcję montowaną na podwoziu w kształcie statku, aby zapewnić szczelność oleju i chronić środowisko przed zanieczyszczeniami.
• Całe urządzenie charakteryzuje się małymi rozmiarami, niewielką wagą i wygodą przemieszczania.
• Dostępne różne rozmiary i konfiguracje (osłona).
• Dostępne w opcjach mobilnych lub stacjonarnych.
• Automatyczny filtr próżniowy oleju i przeciwwybuchowy filtr próżniowy oleju są dostępne zgodnie z potrzebami klientów.

● Konwencjonalna konfiguracja to głównie stal węglowa, zgodnie z potrzebami klienta, można również wybrać użycie materiału ze stali nierdzewnej zbiornika, piękny i niekorodujący, może pracować przez długi czas. ● Główne części zasilania, sprzęt filtracyjny, części elektryczne konwencjonalnej konfiguracji dla konfiguracji standardowej krajowej, klienci mogą również wybrać wysokiej jakości importowane produkty w celu poprawy wydajności sprzętu.





Zasada działania

Konstrukcja filtra próżniowego oleju turbinowego opiera się na temperaturze wrzenia wody i oleju. Składa się z filtra głównego, systemu grzewczego, filtra dokładnego, skraplacza, zbiornika próżniowego, filtra dokładnego, zbiornika wody, pompy próżniowej, pompy spustowej i szafy elektrycznej. Pompa próżniowa wydobywa powietrze ze zbiornika próżniowego, tworząc próżnię, olej zewnętrzny działa jako ciśnienie atmosferyczne, przez rurę wlotową do filtra głównego w celu usunięcia dużych cząstek, a następnie do zbiornika grzewczego. Po podgrzaniu, np. 40 ~ 75°C, olej wchodzi do zbiornika próżniowego przez elektrozawór, który może automatycznie kontrolować ilość oleju wchodzącego i wychodzącego ze zbiornika próżniowego. Podgrzany olej zamienia się w mgłę olejową do zbiornika próżniowego, a woda w oleju szybko paruje w rozpylacze pary, które są zasysane do skraplacza pompy próżniowej. Para wodna przechodzi przez skraplacz z powrotem do wody ciekłej i odprowadzana. Gaz w oleju jest szybko usuwany przez pompę próżniową. Po zbiorniku próżniowym olej przechodzi przez filtr dokładny, aby oddzielić cząstki od zanieczyszczeń, a następnie czysty olej jest odprowadzany.







Gwarancje i dokumentacja

SINO-NSH gwarantuje, że zakład dostarczony zgodnie z niniejszą specyfikacją jest wolny od wad materiałowych i wykonawczych w normalnym użytkowaniu i serwisie przez okres szesnastu (16) miesięcy od daty wysyłki lub dwunastu (12) miesięcy po uruchomieniu systemu. Zobowiązanie SINO-NSH w ramach niniejszej gwarancji ogranicza się do naprawy lub dostarczenia, bezpłatnie F.O.B. punktu produkcji, podobnej części w celu wymiany jakiejkolwiek części, która została udowodniona jako wadliwa w okresie gwarancyjnym. SINO-NSH w żadnym wypadku nie ponosi odpowiedzialności za jakiekolwiek pośrednie lub wtórne szkody. Gwarancja wydajności będzie w granicach określonych w paragrafie dotyczącym obowiązków i wydajności niniejszej specyfikacji.

Dwie (2) kopie instrukcji obsługi i konserwacji są dostarczane z każdym oczyszczaczem. Systemy te zostały zaprojektowane tak, aby działały z najwyższą prostotą i są wymagane, prosimy o kontakt z SINO-NSH w celu uzyskania dodatkowych opłat.







Specyfikacje techniczne



Pozycja		Jednostka	TF-30	TF-50	TF-100	TF-150	TF-200
Szybkość przepływu		L/H	1800	3000	6000	9000	12000
Zakres próżni		MPa	－0.06～～－0.096
Ciśnienie robocze		MPa	≤0.3
Współczynnik wody		PPm	≤ 100
Rozmiar zanieczyszczeń		µm	≤ 5
Przejrzystość		NAS(1638)	≤ 6
Zakres temperatur		℃	40—80
Wartość demulgacji		Μin	＜ 15
Zasilanie		V	~50Hz 380V(lub w razie potrzeby)
Hałas roboczy		dB	≤ 70			≤ 75
Moc grzewcza		Kw	30	36	72	90	120
Całkowita moc		Kw	33	39	77	98	128
Średnica wlotu (wylotu)		Mm	DN25	DN32	DN40	DN50	DN65
Waga netto		Kg	420	550	750	850	950
Rozmiar	długość	Mm	1400	1550	1700	1800	1900
	szerokość	Mm	1050	1100	1300	1400	1500
	wysokość	Mm	1650	1700	1850	1950	2050







Inne typy naszych maszyn do oczyszczania oleju

Oczyszczalnia oleju serii TF: System oczyszczania oleju turbinowego jest szczególnie odpowiedni do oczyszczania oleju smarowego turbin. Ma również zastosowanie do obróbki hydrauliki, oleju chłodzącego i innych smarów, które zawierają dużą ilość wody, pary, zanieczyszczeń, szlamu, dielektryka i koloidu. Może je skutecznie i wydajnie eliminować.
Oczyszczalnia oleju serii LV: System filtracji oleju smarowego jest odpowiedni szczególnie do oczyszczania i przywracania oleju hydraulicznego, oleju maszynowego, oleju chłodzącego i różnych innych olejów smarowych.
Oczyszczalnia oleju serii GER: System regeneracji zużytego oleju jest odpowiedni do regeneracji zużytego oleju silników spalinowych, w tym oleju silników Diesla, oleju silników benzynowych i zużytego oleju hydraulicznego, innych zużytych olejów smarowych maszyn.

Oczyszczalnia oleju serii GED: służy do recyklingu wszelkiego rodzaju zużytego oleju na olej bazowy lub olej napędowy o wysokiej jakości.
