Całkowicie automatyczny generator suchej powietrza

Całkowicie automatyczny generator suchej powietrza

1. Funkcja
Sino-NSH ADK dry air generator is designed to provide high-purity dry air with a dew point of up to -55℃~-75℃ for large power equipment such as transformers and reactors during installation and maintenance. Może zastąpić tradycyjne metody suszenia, takie jak cyrkulacja gorącego oleju, suplementacja azotem i próżnianie, aby wysuszyć wnętrze transformatora, na które nie wpływa wilgoć w powietrzu,i jest bardziej skuteczny, ekonomiczne, bezpieczne i przyjazne dla środowiska.
Urządzenie to nadaje się do pracy wewnętrznej dużych transformatorów i jest zaprojektowane w celu zapewnienia bezpieczeństwa operatorów.uniemożliwia on wtargnięcie zewnętrznej atmosfery podczas wysokiej suchościMoże uniknąć wypadków spowodowanych przez operatorów wewnętrznych z powodu pocenia się, przewodności i uduszenia z powodu braku tlenu oraz zapewnić bezpieczeństwo wewnętrznych operacji transformatora.

1. Wymień wilgoć z powietrza, a wartość graniczna punktu rosy w leczonym powietrzu może być niższa niż -80°C.
2. Usunąć cząstki z powietrza.
3. Zastąpić suszenie napełnieniem azotu lub suszenie cyklu gorącego oleju podczas budowy transformatora w ciągu nocy.
4. Podczas instalacji i konserwacji transformatora zapewnić suchość wnętrza transformatora.
5. Wypełnij butelkę suchym powietrzem.

2. Wniosek
W przypadku stosowania generatora suchego powietrza z serii ADK do montażu i konserwacji urządzeń energetycznych nie wpływają na niego zmiany warunków klimatycznych zewnętrznych,zwłaszcza w przypadku operacji nocnychNie ma potrzeby dodawania oleju, uzupełniania azotu lub odkurzania.reaktory i inne urządzenia energetyczne nie będą pod wpływem wilgoci, co znacznie zmniejsza obciążenie pracą, skraca czas budowy oraz poprawia jakość instalacji i konserwacji.Generator suchego powietrza z serii ADK nadaje się również do suszenia powietrzem i suszenia cyrkularnego w magazynachJest również odpowiedni do suszenia azotu, wodoru zestawów generatorów i urządzeń SF6.

3Zasada
Atmosfera wchodzi do zbiornika gazowego przez sprężarkę powietrza, a większość wody jest sprężana i skroplana, a następnie wypuszczana przez zawór odpływowy.Następnie wchodzi do suszarki chłodniczej., para wodna jest skondensowana do wody, a powietrze suszone po raz drugi; następnie wchodzi do suszarki adsorpcyjnej do trzeciego suszenia, adsorbuje pozostałą wodę śladową,a następnie przechodzi przez wysokoprecyzyjny filtr powietrza do sprzętu, który potrzebuje suchego gazu.

4. Struktura
Generator suchej powietrza ADK to mobilny generator wysokiej czystości, składający się głównie z systemu źródła powietrza, systemu suszenia lodowego, systemu suszenia adsorpcyjnego,o pojemności nieprzekraczającej 10 W,.
Kompozycja systemu źródła powietrza: składa się z filtra pyłu, śruby kompresora powietrza, chłodnicy (chłodzenie powietrza), separatora powietrza-woda i filtra i wytwarza czysty gaz bez oleju.
Kompozycja systemu suszenia lodowego: urządzenie to wykorzystuje głównie całkowicie zamkniętą jednostkę chłodzenia kompresyjnego o wysokiej temperaturze,o stabilnej i niezawodnej wydajności i może uzyskać większą pojemność chłodzeniaKonfiguracja systemu obejmuje importowane całkowicie zamknięte jednostki kompresorowe, wymienniki ciepła powietrza, parowniki, separatory powietrza i wody oraz filtry cienkie; w procesie chłodzeniaR22 najpierw przechodzi przez w pełni zamknięty kompresor chłodniczy wysokotemperaturowy, chłodnicy, suszarki i zaworu magnetycznego, a wreszcie wraca do sprężarki chłodniczej przez parownik i uzyskuje środowisko o niskiej temperaturze 0-5 °C wewnątrz parownika.
Elektryczne sterowanie: Główną część elektryczną sterowania przyjmuje Schneider Electric; elektryczna wydajność całej maszyny jest stabilna, bezpieczna i niezawodna.

5Specyfikacje.

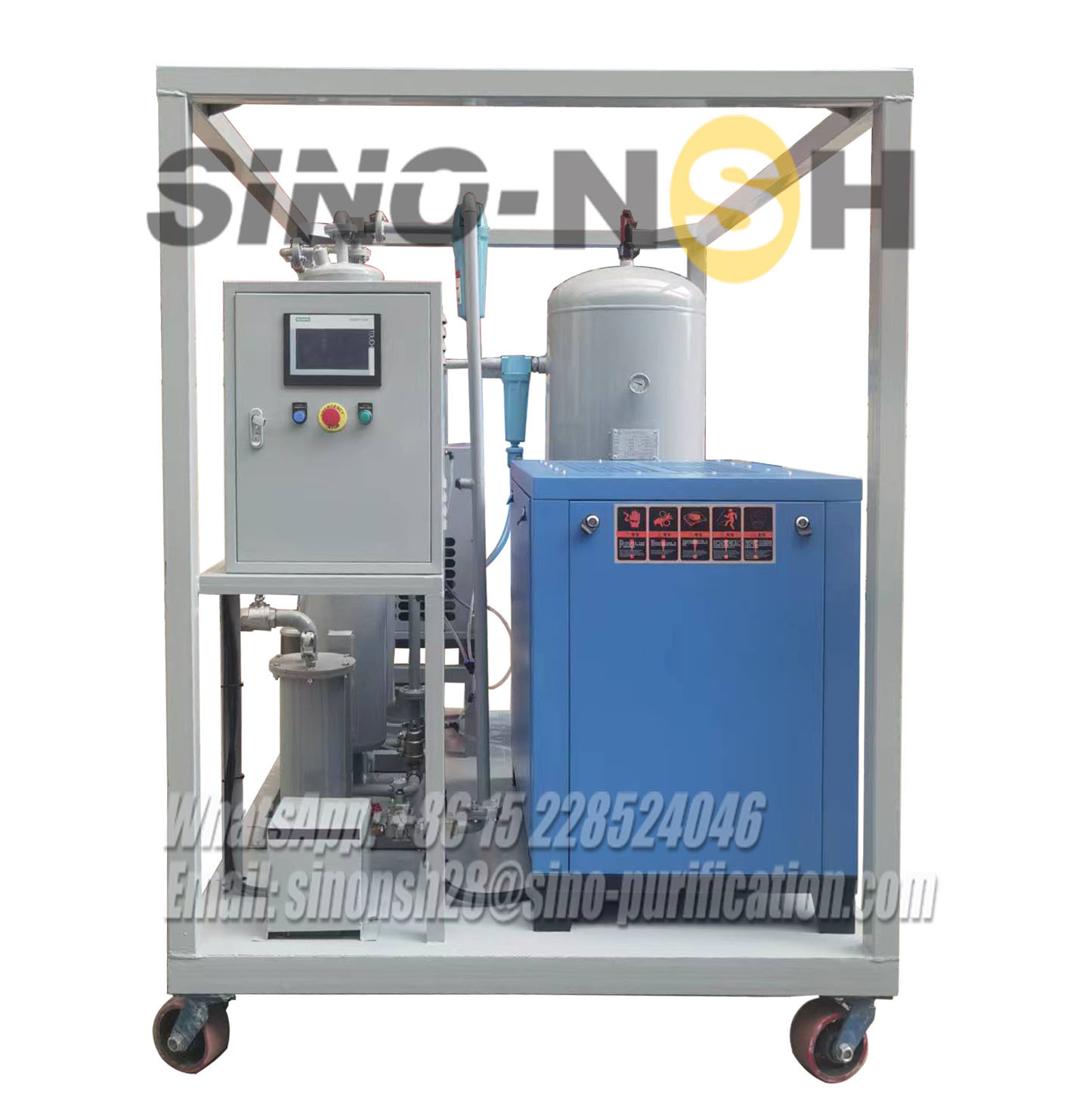

6Zdjęcie odniesienia
