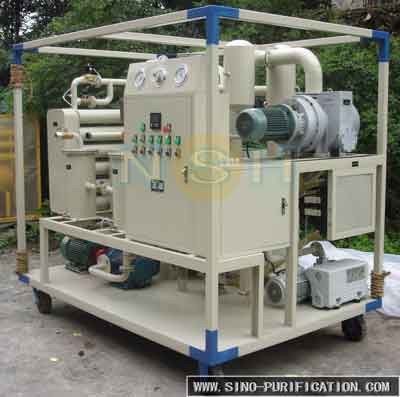

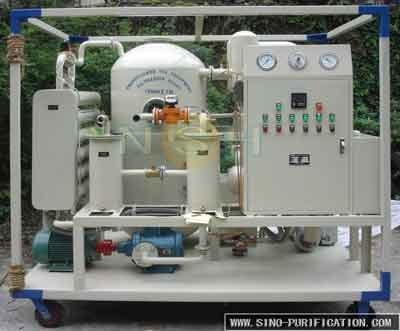

Oczyszczacz oleju z transformatora 12000L/H NSH System oczyszczania oleju podciśnieniowego dwuetapowego serii VFD

Oczyszczacz oleju z transformatora 12000L/H NSH System oczyszczania oleju podciśnieniowego dwuetapowego serii VFD

Ogólne

Seria NSH VFD została zaprojektowana w celu poprawy jakości olejów izolacyjnych dla transformatorów.i zanieczyszczeń cząstek stałych z olejów izolacyjnych, zapewniając optymalne działanie transformatorów, wyłączników, induktorów, kabli i kondensatorów z systemami izolacyjnymi.Seria VFD wyróżnia się w oczyszczaniu olejów markowych i olejów izolacyjnych stosowanych w transformatorach wysokonapięciowych i ultrawysokonapięciowychPonadto jest idealny do przetwarzania olejów smarowych o niskiej lepkości, zapewniając lepszą wydajność oczyszczania.

Warunki pracy:

Instalacja musi być zaprojektowana tak, aby działała w temperaturze otoczenia od -20 do 55°C.

Opis

Seria NSH VFD wykorzystuje najnowocześniejsze technologie koacerwacji, koacelencji, separacji i zaawansowanej technologii oczyszczania.Ta potężna kombinacja pozwala na skuteczne i szybkie usuwanie wolnej i rozpuszczonej wody, cząstki węgla, rozpuszczone gazy i zanieczyszczenia z oleju izolacyjnego, zapewniając maksymalną wydajność i niezawodność długoterminową.

Rogi

• Aby skutecznie i szybko usunąć wolną, rozpuszczalną wodę, węgiel, wolne i rozpuszczone gazy i cząstki z izolacji oleju.
• Znacznie zwiększyć wartość napięcia awaryjnego.
• Łatwe w obsłudze i konserwacji.
• Wstrzyknąć olej do transformatorów
• Praca online
• Obniżenie kosztów utrzymania i wymiany
• Wysoka wydajność i skuteczność
• Niewielkie rozmiary, lekka waga, niski poziom hałasu
• Dostępne różne rozmiary i konfiguracje (obrona).

Główne składniki

a. Przedfiltrowanie:

Wykorzystuje strzykawkę 50-80 siatki do usuwania wszelkich dużych cząstek

b. Elektryczne grzejniki:

System podgrzewacza oleju zapewnia mniej niż 1,0 w/cm2. W trakcie procesu ogrzewania unika się pogorszenia oleju spowodowanego przegrzaniem. Temperatura oleju może być regulowana w zakresie od 20°C do 80°C.Grzejnik jest sterowany ręcznie lub automatycznieOgrzewacz zatrzyma się automatycznie, gdy temperatura oleju osiągnie pewien stopień.Ogrzewacz zatrzyma pracę automatycznie, gdy objętość oleju wlewu jest zbyt niska, aby uniknąć uszkodzenia ogrzewacza.

c. komora próżniowa:

Wykorzystuje technologię koacerwacji, technologii koalesowania, technologii oddzielania i zaawansowanej technologii oczyszczania, aby usunąć wolną, rozpuszczalną wodę, wolne i rozpuszczone gazy.W zbiorniku próżniowym zainstalowany jest pływająca kula na poziomie oleju lub system automatycznego sterowania poziomem płynu w podczerwieni w celu sterowania poziomem oleju, aby uniknąć zaniechania oleju.

Nowa innowacja eliminowania pianki może zapobiec wchłanianiu oleju do pompy próżniowej.

d. Chłodnia olejowa:

Połączenie pomiędzy komorą próżniową a pompą korzeniową, pompą próżniową, aby zapobiec przedostaniu się oleju do pompy korzeniowej i pompą próżniową.

e. Pompa wyładowania oleju:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filtr drobny:

Olej otrzymuje ostateczną "polerowaną" obróbkę poprzez przejście przez element o wysokiej wydajności.

g. Sonda pobierania próbek:

Należy zapewnić dwie sondy do pobierania próbek, jedną dla oleju przychodzącego i jedną dla oleju przetworzonego.

h. zawory wpuszczalno-wypuszczalne:

Do podłączenia wlewu i wyładowania są dostarczone zawory ręczne.

i. zawór ręcznego ponownego krążenia:

Do celów ponownego obiegu wyposażono jeden zawór ręczny.

j. Połączenie na suchość transformatora:

Jeden transformator wyczerpany.

k. Panel sterujący:

Instrumenty, alarmy i blokady, instrumenty i urządzenia elektryczne znajdują się w obudowie typu NEMA 12.Pojazd jest wyposażony w kilka świateł pilotażowych, które wskazują stan eksploatacji (włączony/wyłączony) kluczowych komponentów i warunki alarmowe..

Specyfikacje techniczne:
