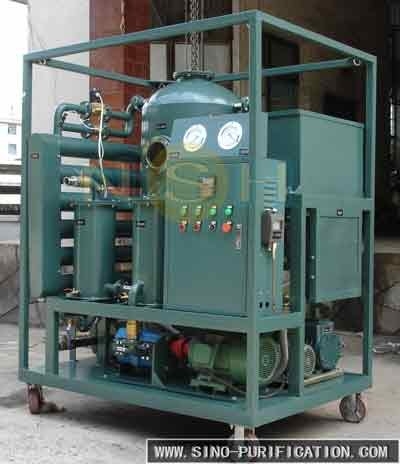

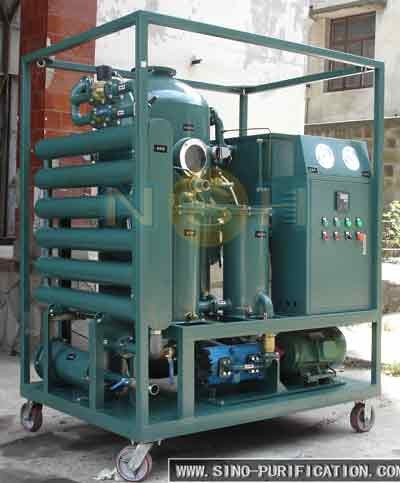

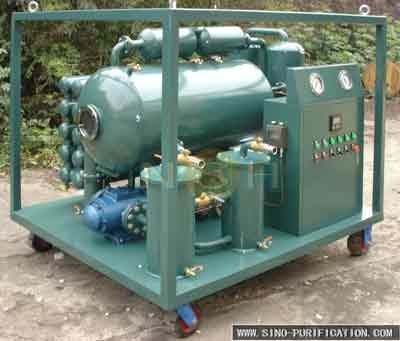

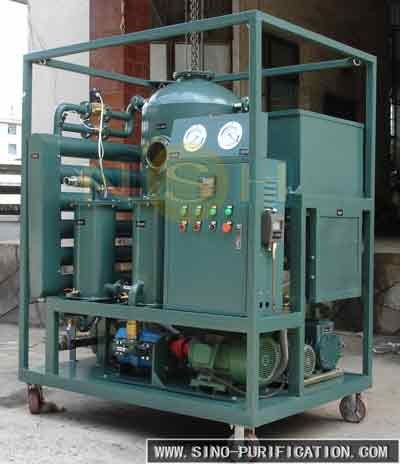

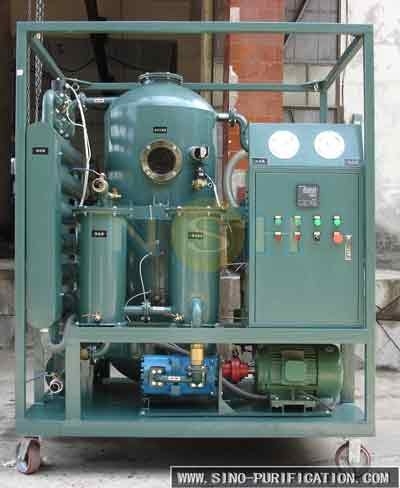

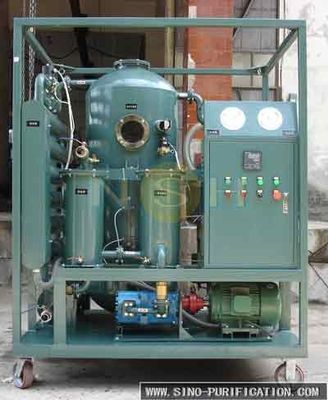

65KW jednoetapowa maszyna do filtrowania oleju: Oczyszczacz oleju z transformatorem próżniowym o pojemności 6000L/h

65KW jednoetapowa maszyna do filtrowania oleju: Oczyszczacz oleju z transformatorem próżniowym o pojemności 6000L/h

Opis

Sino-NSH-VF to jednostka odwodniająca i odgazowująca, która wykorzystuje zarówno techniki przetwarzania termicznego, jak i próżniowego.ta jednostka jest bardziej dostosowana do zastosowań wymagających mniejszych ilości oleju lub mniejszych mocy.Przede wszystkim, Sino-NSH-VF jest wykorzystywany do poprawy właściwości olejów izolacyjnych znajdujących się w transformatorach elektrycznych i innych wyposażeniach elektrycznych napełnionych olejem.Skutecznie usuwa zarówno rozpuszczoną, jak i wolną wodę, rozpuszczonych gazów i zanieczyszczeń cząstek stałych, zwiększając w ten sposób specjalne wskaźniki oleju izolacyjnego.Dzięki zintegrowaniu technologii wyparowania próżniowego z technologią filtrów stopniowo zamkniętychPonadto połączenie obróbki termicznej i próżniowej zwiększa napięcie rozbiórkowe,który może być zwiększony z 25 kV do ponad 60 kVW Chinach, NSH-VF posiadają optymalizowaną strukturę i bezpieczne mechanizmy kontroli, spełniające kompleksowe potrzeby producentów transformatorów i dostawców usług.

Ogólne

VF series transformer oil single-stage vacuum oil filter is widely used in power industry and large industrial and mining enterprises to purify the insulation oil of power transmission and transformation equipment. Może być również stosowany do oczyszczania oleju hydraulicznego, oleju smarowego. Może skutecznie usuwać cząstki wody, gazu i zanieczyszczeń w oleju, poprawić wytrzymałość izolacji i jakość oleju,i zapewnić prawidłowe działanie urządzeń elektrycznych.

Jednostepniowy oczyszczacz oleju próżniowo-izolacyjny z serii VF jest głównie stosowany do wydłużania żywotności olejów stosowanych w transformatorach, wyłącznikach, induktorze wzajemnym, regulatorach napięcia i urządzeniach przełącznikowych,lub wstrzyknąć olej izolacyjny do transformatorów.

Wyposażony w regeneratory, może poprawić działanie odtwarzania kwasu, odbarwienia i skuteczniejszego usuwania dielektryku i kwasu.Wydajność i żywotność oleju izolacyjnego poprawi się i znacznie wydłuży po oczyszczeniu i regeneracji.

Warunki pracy:

Instalacja musi być zaprojektowana tak, aby działała w temperaturze otoczenia od -20 do 55°C.

Cztery główne systemy bezpieczeństwa i ochrony:

- System automatycznego sterowania poziomem płynu

- Automatyczny system ochrony przed ciśnieniem

- System automatycznego sterowania stałą temperaturą

Rogi

• Aby skutecznie i szybko usunąć wolną, rozpuszczalną wodę, węgiel, wolne i rozpuszczone gazy i cząstki z izolacji oleju.
• Znacznie zwiększyć wartość napięcia awaryjnego.
• Łatwe w obsłudze i konserwacji.
• Wstrzyknąć olej do transformatorów
• Praca online
• Obniżenie kosztów utrzymania i wymiany
• Wysoka wydajność i skuteczność
• Niewielkie rozmiary, lekka waga, niski poziom hałasu
• Dostępne różne rozmiary i konfiguracje (obrona).

Charakterystyka

Wymagania w odniesieniu do urządzeń, w których jest stosowany filtr oleju próżniowego o jednej fazie, z serii NSH-VF:

A. Wysokiej precyzji system filtracji, wysokiej jakości elementy filtracyjne i stopniowa wielostopniowa filtracja pomagają skutecznie usuwać zanieczyszczenia mechaniczne z oleju.Filtr ma funkcję samokontroli w celu wykrycia stanu zanieczyszczeń.
B. System grzewczy wykonany jest ze stali nierdzewnej i ma zoptymalizowaną konstrukcję rurociągu, aby zapewnić równomierne ogrzewanie i stabilną temperaturę oleju.
C. wyposażony w automatyczny system regulacji temperatury, automatyczny system regulacji poziomu płynu, automatyczny system ochrony ciśnienia i wysokiej jakości główne komponenty,w celu zapewnienia wysokiej niezawodności i doskonałej wydajności sprzętu.
D. Jednostopowy filtr oleju próżniowego obsługuje pracę w trybie online bez nadzoru i posiada wskaźnik wskazujący stan pracy.
E. Przyjąć konstrukcję elektrycznego bloku sterowania. System próżni, system pompy olejowej i system ogrzewania są połączone w sterowaniu, aby uniknąć niekorzystnych skutków nieprawidłowej pracy.
F. Wyposażone w wskazanie do wymiany filtra i automatycznego urządzenia zatrzymywania z powodu przeciążenia.
G. wyposażone w światła awaryjnego zatrzymania i alarmowe w celu zapobiegania wyciekom i przeciążeniu mocy, tak aby chronić silnik.
H. Z sekwencją fazową, funkcją ochrony przed przerwaniem fazy i normalną kontrolą, może nagle zatrzymać
I. Maszyna może być obsługiwana w trybie online i offline. Ponadto może być również stosowana jako niezależna pompa próżniowa i sprzęt do olejowania próżniowego dla sprzętu elektrycznego zanurzonego w oleju.Po oczyszczeniuW idealnych warunkach napięcie awaryjne oleju może osiągnąć 75-80 kV.

Główne składniki

a. Przedfiltrowanie:

Wykorzystuje strzykawkę 50-80 siatki do usuwania wszelkich dużych cząstek

b. Elektryczne grzejniki:

System podgrzewacza oleju zapewnia mniej niż 1,0 w/cm2. W trakcie procesu ogrzewania unika się pogorszenia oleju spowodowanego przegrzaniem. Temperatura oleju może być regulowana w zakresie od 20°C do 80°C.Grzejnik jest sterowany ręcznie lub automatycznieOgrzewacz zatrzyma się automatycznie, gdy temperatura oleju osiągnie pewien stopień.Ogrzewacz zatrzyma pracę automatycznie, gdy objętość oleju wlewu jest zbyt niska, aby uniknąć uszkodzenia ogrzewacza.

c. komora próżniowa:

Wykorzystuje technologię koacerwacji, technologii koalesowania, technologii oddzielania i zaawansowanej technologii oczyszczania, aby usunąć wolną, rozpuszczalną wodę, wolne i rozpuszczone gazy.W zbiorniku próżniowym zainstalowany jest pływająca kula na poziomie oleju lub system automatycznego sterowania poziomem płynu w podczerwieni w celu sterowania poziomem oleju, aby uniknąć zaniechania oleju.

Nowa innowacja eliminowania pianki może zapobiec wchłanianiu oleju do pompy próżniowej.

d. Chłodnia olejowa:

Połączenie pomiędzy komorą próżniową a pompą korzeniową, pompą próżniową, aby zapobiec przedostaniu się oleju do pompy korzeniowej i pompą próżniową.

e. Pompa wyładowania oleju:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filtr drobny:

Olej otrzymuje ostateczną "polerowaną" obróbkę poprzez przejście przez element o wysokiej wydajności.

g. Sonda pobierania próbek:

Należy zapewnić dwie sondy do pobierania próbek, jedną dla oleju przychodzącego i jedną dla oleju przetworzonego.

h. zawory wpuszczalno-wypuszczalne:

Do podłączenia wlewu i wyładowania są dostarczone zawory ręczne.

i. zawór ręcznego ponownego krążenia:

Do celów ponownego obiegu wyposażono jeden zawór ręczny.

j. Połączenie na suchość transformatora:

Jeden transformator wyczerpany.

k. Panel sterujący:

Instrumenty, alarmy i blokady, instrumenty i urządzenia elektryczne znajdują się w obudowie typu NEMA 12.Pojazd jest wyposażony w kilka świateł pilotażowych, które wskazują stan eksploatacji (włączony/wyłączony) kluczowych komponentów i warunki alarmowe..

Specyfikacje techniczne:

O nas:

Sino-NSH to chińska firma zajmująca się badaniami, rozwojem i produkcją systemów oczyszczania ropy naftowej.odwodnienie i regeneracja olejów smarowych przemysłowych w transformatorze, turbiny i inne maszyny, a także odzyskiwanie wszelkiego rodzaju olejów mineralnych z przywróceniem koloru i specyfikacji eksploatacyjnych.Produkty są szeroko stosowane w dziedzinie energii elektrycznej, ropy naftowej, gazu ziemnego, produkcji mechanicznej, stali, hutnictwa, kolei, lotnictwa itp.gaz ziemny, przemysł mechaniczny, hutnictwo stalowe, hutnictwo, koleje, lotnictwo itp., które zużywają olej smarowy.To główne produkty obejmujące ponad 100 rodzajów produktów w 7 seriach i może zaspokoić różne potrzeby klientówDla specjalnych wymagań klientów, oferujemy szczególne rozwiązania.ale także rozwiązać problem, z którego olej odpad zanieczyszcza środowiskoObecnie sieć sprzedaży firmy obejmuje wszystkie prowincje Chin i eksportuje do ponad dziesięciu krajów.Produkty NSH są bardzo popularne na rynku krajowym i zagranicznym na podstawie wysokiej jakościUważamy, że rozwój NSH wynika z talentu ludzi, przetrwanie NSH opiera się na jakości produktów,Innowacje są siłą sukcesu NSH.Naszą wizją jest bycie pierwszorzędną firmą na świecie, będziemy ciężko pracować, aby dążyć do tego krok po kroku.
